يغطي نماذج بقدرة 6 كيلووات، و8.8 كيلووات، و10 كيلووات، و12 كيلووات بقدرة قصوى تصل إلى 24 كيلو فولت أمبير.
عاكسات هجينة
سلسلة عاكسات هجينة IP66
استفسار بشأن توريد OEMاستفسار عن طلب بكميات كبيرة
قارن عاكسات AMPEXE الهجينة IP66 بقدرات 6 و8.8 و10 و12 كيلوواط، مع وحدتي إدخال MPPT ودعم بطاريات 48 فولت وخيار التشغيل المتوازي.
يغطي نماذج بقدرة 6 كيلووات، و8.8 كيلووات، و10 كيلووات، و12 كيلووات بقدرة قصوى تصل إلى 24 كيلو فولت أمبير.
يدعم MPPT المزدوج ما يصل إلى 13.2 كيلووات من المدخلات الكهروضوئية مع كفاءة تتبع معلنة تصل إلى 99.9%.
يعمل مع بطاريات الرصاص الحمضية والليثيوم والبطاريات المحددة من قبل المستخدم، مع إمكانية الشحن حتى 200 أمبير حسب الطراز.
اطلب عرض سعر
استفسر عن الحد الأدنى لكمية الطلب (MOQ) ومدة التوريد وإصدارات السوق والتعبئة وخيارات OEM المتاحة.
إرسال استفسار[email protected]نسخ عنوان البريد الإلكترونيتم نسخ عنوان البريد الإلكتروني.تعذّر نسخ عنوان البريد الإلكتروني.
راجع التفاصيل الخاصة بالطراز.
قارن المعلومات الكهربائية والميكانيكية ومعلومات الحماية والتكامل المدرجة قبل تحديد التكوين.
عاكسات هجينة لأنظمة الطاقة الشمسية المتصلة بالشبكة والطاقة الاحتياطية بالبطاريات وأنظمة الطاقة السكنية الخاضعة للمراقبة.
يدعم MPPT المزدوج ما يصل إلى 13.2 كيلووات من المدخلات الكهروضوئية مع كفاءة تتبع معلنة تصل إلى 99.9%.
يعمل مع بطاريات الرصاص الحمضية والليثيوم والبطاريات المحددة من قبل المستخدم، مع إمكانية الشحن حتى 200 أمبير حسب الطراز.
يدعم التشغيل المتوازي الاختياري ما يصل إلى ست وحدات متوافقة؛ يرجى تأكيد الطراز والتكوين المختارين.
مواصفات النموذج
المواصفات الفنية
قارن المعلمات الكهربائية والميكانيكية والتشغيلية والمعلمات الخاصة بالنموذج للتكوينات المتاحة.
طابق الطراز وإصدار السوق مع تكوين النظام المطلوب قبل الطلب.
اسحب أفقيا لمقارنة كل عمود من أعمدة الطراز.
| النموذج | DX-6K-48V-EU | DX-8K-48V-EU | DX-10K-48V-EU | DX-12K-48V-EU |
|---|---|---|---|---|
| خرج العاكس | ||||
| القدرة الإنتاجية المصنفة | 6000 واط | 8800 واط | 10000 واط | 12000 واط |
| أقصى قدرة عند الذروة | 12000 فولت أمبير | 17600 فولت أمبير | 20000 فولت أمبير | 24000 فولت أمبير |
| الجهد الناتج المقنن | 230 فولت تيار متردد، أحادي الطور | 230 فولت تيار متردد أحادي أو ثلاثي الطور (متوازي) | 230 فولت تيار متردد أحادي أو ثلاثي الطور (متوازي) | 230 فولت تيار متردد أحادي أو ثلاثي الطور (متوازي) |
| سعة تحميل المحرك | 4 حصان | 5 حصان | 6 حصان | 6 حصان |
| نطاق تردد الإخراج | 50 هرتز ±0.3 هرتز / 60 هرتز ±0.3 هرتز | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز |
| وقت التبديل | ≤10 مللي ثانية | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE |
| عدد الوحدات المتصلة بالتوازي | 1~6 | من 1 إلى 6 وحدات | من 1 إلى 6 وحدات | من 1 إلى 6 وحدات |
| الإخراج AC (متصل بالشبكة) | ||||
| القدرة الإنتاجية المصنفة | 6000 واط | 8800 واط | 10000 واط | 12000 واط |
| أقصى قدرة ظاهرية | 12000 فولت أمبير | 8800 فولت أمبير | 10000 فولت أمبير | 12000 فولت أمبير |
| أقصى تيار للإخراج | 28.6 أ | 40 أ | 43.5 أ | 54.6 أ |
| إجمالي التشويش التوافقي | <3% | <3% | <3% | <3% |
| معامل القدرة | من 0.8 متقدم إلى 0.8 متأخر | من 0.8 متقدم إلى 0.8 متأخر | من 0.8 متقدم إلى 0.8 متأخر | من 0.8 متقدم إلى 0.8 متأخر |
| الجهد المقيم | 230 فولت تيار متردد، أحادي الطور | 230 فولت تيار متردد، أحادي الطور | 230 فولت تيار متردد، أحادي الطور | 230 فولت تيار متردد، أحادي الطور |
| التردد | 50 هرتز / 60 هرتز | 50 هرتز / 60 هرتز | 50 هرتز / 60 هرتز | 50 هرتز / 60 هرتز |
| معلمات البطارية | ||||
| نوع البطارية | بطاريات الرصاص الحمضية / البطاريات الليثيوم / البطاريات المعرفة من قبل المستخدم | بطاريات الرصاص الحمضية / البطاريات الليثيوم / البطاريات المعرفة من قبل المستخدم | بطاريات الرصاص الحمضية / البطاريات الليثيوم / البطاريات المعرفة من قبل المستخدم | بطاريات الرصاص الحمضية / البطاريات الليثيوم / البطاريات المعرفة من قبل المستخدم |
| الجهد المقيم للبطارية | 48 فولت (جهد بدء التشغيل الأدنى 44 فولت) | 48 فولت | 48 فولت | 48 فولت |
| نطاق جهد البطارية | 40 ~ 60 فولت تيار مستمر | 40 ~ 60 فولت تيار مستمر | 40 ~ 60 فولت تيار مستمر | 40 ~ 60 فولت تيار مستمر |
| أقصى تيار شحن من الطاقة الشمسية | 100 أمبير | 120 أمبير | 120 أمبير | 120 أمبير |
| أقصى تيار شحن من الشبكة | 60 أمبير | 200 أمبير | 200 أمبير | 200 أمبير |
| أقصى تيار شحن للمولد | 60 أمبير | 200 أمبير | 200 أمبير | 200 أمبير |
| الإدخال الكهروضوئي | ||||
| كمية MPPT | 2 | 2 | 2 | 2 |
| أقصى قدرة إدخال | 4500 واط + 4500 واط | 5500 واط + 5500 واط | 5500 واط + 5500 واط | 6600 واط + 6600 واط |
| أقصى تيار دخل | 16 أمبير + 16 أمبير | 22 أمبير + 22 أمبير | 22 أمبير + 22 أمبير | 22 أمبير + 22 أمبير |
| أقصى تيار قصر | 27 أ + 27 أ | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE |
| أقصى جهد للدائرة المفتوحة | 500 فولت تيار مستمر + 500 فولت تيار مستمر | 500 فولت تيار مستمر + 500 فولت تيار مستمر | 500 فولت تيار مستمر + 500 فولت تيار مستمر | 500 فولت تيار مستمر + 500 فولت تيار مستمر |
| نطاق جهد MPPT | 120~450 فولت تيار مستمر | 125~425 فولت تيار مستمر | 125~425 فولت تيار مستمر | 125~425 فولت تيار مستمر |
| مدخل الشبكة العامة / المولد | ||||
| نطاق جهد الإدخال | 90 ~ 280 فولت تيار متردد | 90 ~ 280 فولت تيار متردد | 90 ~ 280 فولت تيار متردد | 90 ~ 280 فولت تيار متردد |
| نطاق تردد الإدخال | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز | 50/60 هرتز |
| تيار الحمل الزائد في وضع التجاوز | 40 أ | 63 أمبير | 63 أمبير | 63 أمبير |
| الكفاءة | ||||
| كفاءة تتبع MPPT | 99.9% | 99.9% | 99.9% | 99.9% |
| أقصى كفاءة | 97.5% | 97.5% | 97.5% | 97.5% |
| الكفاءة الأوروبية | يرجى التأكيد مع AMPEXE | 97% | 97% | 97% |
| البيانات العامة | ||||
| الحجم | 530*345*205 مم | 670*440*240 مم | 670*440*240 مم | 670*440*240 مم |
| الوزن | 20 كجم | 40.5 كجم | 40.5 كجم | 40.5 كجم |
| مستوى الحماية | IP66 | IP66 | IP66 | IP66 |
| نطاق درجة حرارة التشغيل | -25~60℃ | -25~60℃ | -25~60℃ | -25~60℃ |
| نطاق الرطوبة | 0% ~ 100% | 0 ~ 100% | 0 ~ 100% | 0 ~ 100% |
| الضوضاء | القيمة المذكورة <60 ديسيبل؛ يرجى تأكيد ظروف الاختبار مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE |
| طريقة التبريد | المبرد وتبريد هواء ذكي | التبريد القسري بالهواء | التبريد القسري بالهواء | التبريد القسري بالهواء |
| الضمان | الفترة المذكورة 5 سنوات؛ يرجى تأكيد شروط السوق وقناة البيع مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE | يرجى التأكيد مع AMPEXE |
| واجهة الاتصال | ||||
| الواجهة الداخلية | RS485/CAN/USB/تلامس جاف | RS485/CAN/USB/تلامس جاف | RS485/CAN/USB/تلامس جاف | RS485/CAN/USB/تلامس جاف |
| الوحدة الخارجية (اختياري) | واي فاي/4G | واي فاي/4G | واي فاي/4G | واي فاي/4G |
| الشهادة | ||||
| معايير الاتصال بالشبكة المدرجة | EN 50549-1، G99، NRS 097، VDE-AR-N 4105، CEI 0-21، UNE 217002؛ يرجى تأكيد نطاق الشهادة مع AMPEXE | يرجى تأكيد الشهادات الخاصة بالطراز مع AMPEXE | يرجى تأكيد الشهادات الخاصة بالطراز مع AMPEXE | يرجى تأكيد الشهادات الخاصة بالطراز مع AMPEXE |
| معايير الأمان المدرجة | IEC 62109-1، IEC 62109-2؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | IEC 62109-1، IEC 62109-2؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | IEC 62109-1، IEC 62109-2؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | IEC 62109-1، IEC 62109-2؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE |
| معايير EMC المدرجة | EN 61000-6-1، EN 61000-6-3، FCC Part 15 Class B؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | EN 61000-6-1، EN 61000-6-3، FCC Part 15 Class B؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | EN 61000-6-1، EN 61000-6-3، FCC Part 15 Class B؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE | EN 61000-6-1، EN 61000-6-3، FCC Part 15 Class B؛ يرجى تأكيد التقارير الخاصة بالطراز مع AMPEXE |
| تقييد استخدام المواد الخطرة | يرجى تأكيد وثائق RoHS الخاصة بالطراز مع AMPEXE | يرجى تأكيد وثائق RoHS الخاصة بالطراز مع AMPEXE | يرجى تأكيد وثائق RoHS الخاصة بالطراز مع AMPEXE | يرجى تأكيد وثائق RoHS الخاصة بالطراز مع AMPEXE |
| الميزات الاختيارية | ||||
| وظيفة التشغيل المتوازي | اختياري؛ يرجى تأكيد الطراز والتكوين | اختياري؛ يرجى تأكيد الطراز والتكوين | اختياري؛ يرجى تأكيد الطراز والتكوين | اختياري؛ يرجى تأكيد الطراز والتكوين |
| وظائف الواي فاي | اختياري | اختياري | اختياري | اختياري |
| محول تيار CT لمنع التدفق العكسي إلى الشبكة | اختياري | اختياري | اختياري | اختياري |
اختر مع مراعاة النظام كاملًا.
ابدأ بالتطبيق، ثم تحقّق من التوافق الكهربائي وبيئة التشغيل ومتطلبات الطلب للطراز المحدد.
حدد منحنى القدرة
أدرج الأحمال المستمرة ومتطلبات بدء التشغيل وأولويات الإمداد الاحتياطي قبل اختيار طراز الخرج.
تحقق من نافذة الطاقة الشمسية
مطابقة جهد وقدرة المصفوفة المخطط لهم مع حدود مدخل الطاقة الكهروضوئية وMPPT المحددة للنموذج المختار.
تحقق من توافق التخزين
تحقق من جهد البطارية وكيميائها وتيار الشحن ومتطلبات الاتصال مقارنة بالتكوين الوارد في عرض السعر.
خطط للتركيب
راجع التركيب، وحماية الحاوية، والمراقبة، والتشغيل المتوازي، والمتطلبات الكهربائية المحلية حيثما ينطبق.
تأكد من النظام بالكامل، لا من ميزة واحدة فقط
تعمل ميزات التحويل وقدرة الذروة والمراقبة والحماية المدرجة ضمن حدود التشغيل الواردة في عرض السعر. تأكد من توافق منظومة PV والبطارية والشبكة والتركيب والمتطلبات المحلية قبل الاعتماد.
اسأل عن ورقة البيانات الحالية ودليل المستخدم وقائمة التعبئة ووثائق الطلب الخاصة بالسوق التي تنطبق على التكوين المحدد في عرض السعر.
جاهز لإعدادات الطاقة الهجينة الصعبة
تساعد حماية IP66، والاتصالات المرنة، ومجموعة النماذج الواسعة هذه المنصة على خدمة تصاميم الأنظمة المنظمة على الشبكة وخارجها.
المنشآت الخارجية المحمية
يدعم غلاف IP66 وضع العاكس في مناطق طاقة مكشوفة أو نصف مكشوفة مخططة بشكل مناسب.
الأنظمة الهجينة السكنية والتجارية
توفر طرازات الخرج المتعددة ووحدتا دخل MPPT الشمسيتان خيارات لمشاريع ذات متطلبات قدرة مختلفة.
مشاريع قابلة للتوسع بالتشغيل المتوازي
يدعم التشغيل المتوازي الاختياري ما يصل إلى ست وحدات متوافقة، وفقًا للطراز والتكوين المختارين.

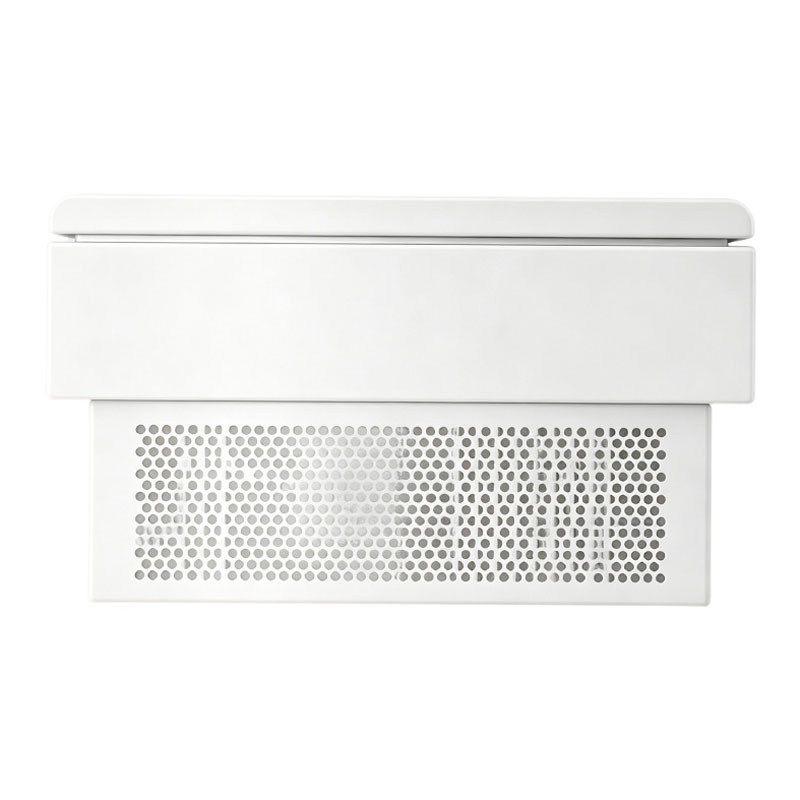

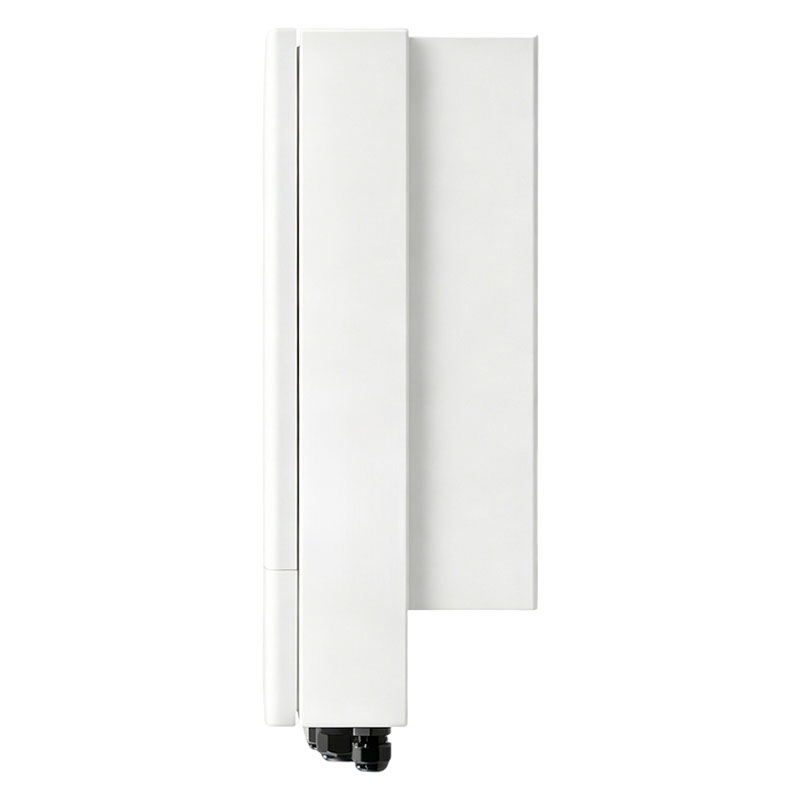

معرض المنتجات
راجع مشاهد المنتجات المتاحة، تفاصيل الحاوية، التحكمات، وصيغة التركيب.
ناقش التكوين المطلوب لسوق الوجهة.
استخدم نموذج الاستفسار لمناقشة التكوينات الكهربائية المتاحة وخيارات الهوية التجارية والتعبئة والوثائق ومتطلبات المشروع.
خيارات التكوين
استفسر عن خيارات الهوية التجارية والواجهات والغلاف والتعبئة المتاحة.
التخطيط التجاري
أكد الكمية ومدة التوريد وسوق الوجهة والوثائق المطلوبة.
